Breekplaten

Breekplaten voor betrouwbare overdrukbeveiliging

Breekplaten zijn essentiële veiligheidscomponenten in industriële installaties waar gecontroleerde drukbeheersing cruciaal is. In processen met hoge druk, temperatuurwisselingen of gevaarlijke stoffen vormen breekplaten een directe en betrouwbare bescherming tegen overdruk. Door hun eenvoudige maar uiterst effectieve werking voorkomen breekplaten schade aan installaties, productieverlies en veiligheidsrisico’s voor personeel.

Deze landingspagina biedt een overzicht van wat breekplaten zijn, hoe ze werken en waarom ze onmisbaar zijn in moderne industriële toepassingen.

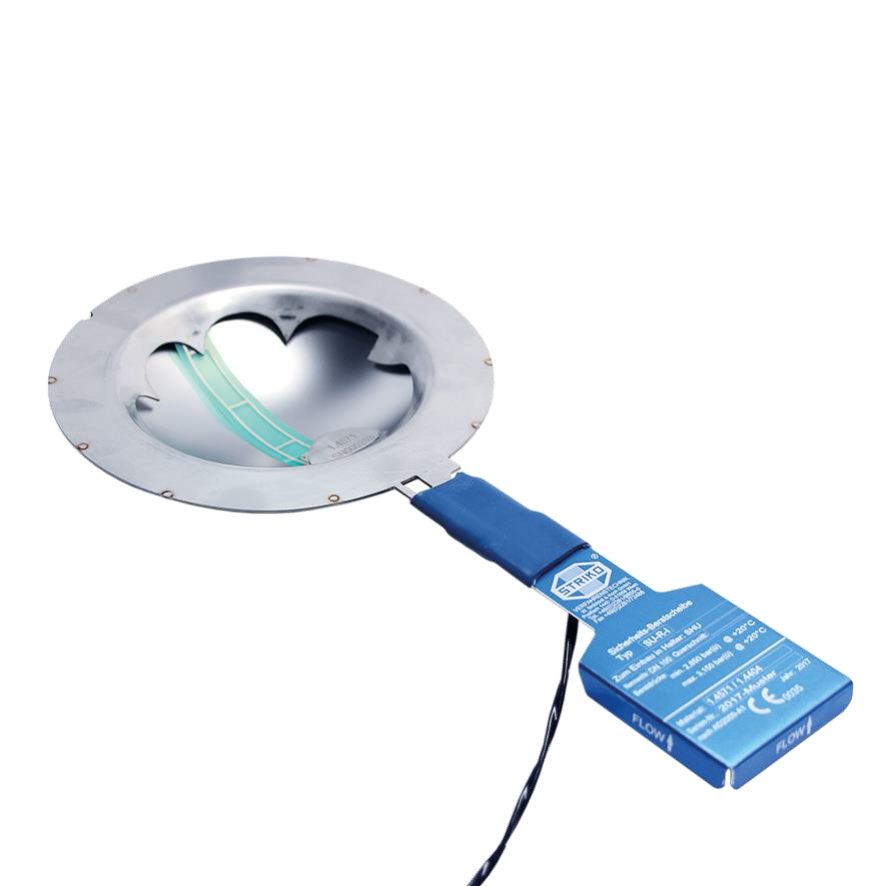

Wat zijn breekplaten?

Breekplaten zijn drukbeveiligingsvoorzieningen die ontworpen zijn om bij een vooraf vastgestelde druk gecontroleerd te openen. Zodra de maximale toelaatbare druk in een systeem wordt overschreden, breekt de breekplaat onmiddellijk en wordt de overtollige druk veilig afgevoerd. Dit voorkomt falen van leidingen, vaten of andere kritische componenten.

In tegenstelling tot mechanische veiligheidsventielen bevatten breekplaten geen bewegende delen. Dit maakt ze onderhoudsvrij, ongevoelig voor vervuiling en zeer nauwkeurig in hun aanspreekdruk. Juist deze voorspelbaarheid maakt breekplaten tot een veelgebruikte oplossing voor overdrukbeveiliging.

Hoe werken breekplaten?

Het werkingsprincipe van breekplaten is gebaseerd op materiaalspanning. De plaat is zo ontworpen dat zij bezwijkt bij een exact gedefinieerde druk, rekening houdend met temperatuur en procescondities. Na aanspreken opent de breekplaat volledig, waardoor directe en maximale drukontlasting ontstaat.

Breekplaten worden vaak toegepast als:

• primaire overdrukbeveiliging

• secundaire beveiliging in combinatie met veiligheidsventielen

• bescherming tegen zowel overdruk als vacuüm

Door deze flexibiliteit zijn breekplaten geschikt voor een breed scala aan processen en installaties.

Typen breekplaten

Voor uiteenlopende toepassingen zijn verschillende typen breekplaten beschikbaar:

Conventionele breekplaten

Deze breken onder toenemende druk in de richting van de drukbelasting. Ze worden veel toegepast in eenvoudige druksystemen.

Omgekeerde breekplaten

Bij omgekeerde breekplaten staat de bolvormige zijde tegen de druk in. Dit ontwerp verhoogt de mechanische stabiliteit en maakt hogere bedrijfdrukken mogelijk zonder vermoeiing van het materiaal.

Vacuümbreekplaten

Deze breekplaten beschermen installaties tegen onderdruk en voorkomen schade door implosie van vaten of leidingen.

Innovatieve breekplaatontwerpen maken toepassing mogelijk in processen met drukcycli, snelle drukstijgingen en strenge veiligheidsnormen.

Materialen en uitvoering

Breekplaten zijn verkrijgbaar in diverse materialen, afgestemd op procescondities en medium. Veelgebruikte materialen zijn:

• roestvast staal

• Inconel

• Hastelloy

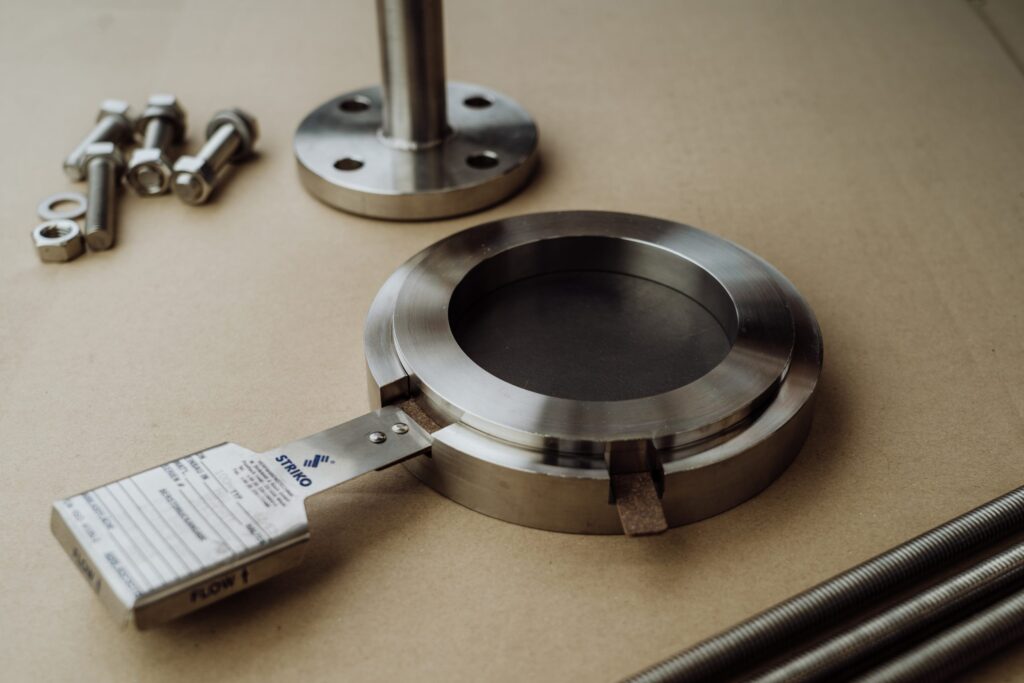

• grafiet

De juiste materiaalkeuze is bepalend voor de levensduur, betrouwbaarheid en compatibiliteit met het procesmedium. Breekplaten zijn leverbaar in verschillende diameters, drukklassen en aansluitnormen, waardoor integratie in bestaande installaties eenvoudig is.

Selectiecriteria voor breekplaten

Een correcte selectie van breekplaten is essentieel voor effectieve overdrukbeveiliging. Belangrijke factoren zijn:

• maximale bedrijfsdruk en gewenste aanspreekdruk

• bedrijfstemperatuur

• chemische samenstelling van het medium

• aanwezigheid van druk- en temperatuurschommelingen

• geldende normen en regelgeving

Een zorgvuldig gekozen breekplaat minimaliseert ongewenste aanspreking en maximaliseert de veiligheid van het proces.

Toepassingen van breekplaten

Breekplaten worden ingezet in vrijwel alle sectoren van de procesindustrie.

Chemische en petrochemische industrie

In installaties met agressieve stoffen en hoge drukken beschermen breekplaten reactoren, opslagtanks en leidingsystemen tegen plotselinge drukopbouw.

Voedings- en drankenindustrie

In hygiënische processen zoals pasteurisatie en productverwerking bieden breekplaten betrouwbare overdrukbeveiliging zonder concessies aan reinigbaarheid en productveiligheid.

Farmaceutische industrie

In steriele omgevingen waar contaminatie onacceptabel is, leveren breekplaten veilige drukontlasting in onder meer autoclaven en bioreactoren.

Energieproductie

In energieopwekkende installaties, gasopslag en andere kritische systemen beperken breekplaten het risico op explosies en structurele schade.

Transport en opslag van gassen

Breekplaten worden toegepast in gascilinders en opslagtanks voor onder andere LPG en waterstof als noodvoorziening bij overdruk.

Waterbehandeling, luchtvaart en ruimtevaart

Ook in waterzuiveringsinstallaties, brandstoftanks en drukcabines dragen breekplaten bij aan stabiele en veilige procesvoering.

Waarom kiezen voor breekplaten?

Breekplaten combineren eenvoud met maximale betrouwbaarheid. Ze bieden:

• exacte en reproduceerbare aanspreekdruk

• onderhoudsvrije werking

• directe volledige drukontlasting

• hoge bedrijfszekerheid

• brede toepasbaarheid

Hierdoor vormen breekplaten een kosteneffectieve en veilige oplossing voor overdrukbeveiliging in uiteenlopende industriële processen.

Breekplaten als basis voor procesveiligheid

Breekplaten zijn geen optionele componenten, maar een fundamenteel onderdeel van procesveiligheid. Correct geselecteerd en toegepast dragen breekplaten direct bij aan het beperken van risico’s, het voldoen aan regelgeving en het beschermen van installaties en mensen.

Voor toepassingen waar drukbeheersing kritisch is, vormen breekplaten een bewezen en betrouwbare oplossing.
